HD型濃相氣力輸送系統根據國內外先進技術及經驗，結合科學實驗，經過數年實踐，被確認為是一種既經濟又可靠的氣力輸送系統。該系統輸送灰氣比高，耗氣量少，輸送速度低，有效降低管道磨損。該系統主要由壓縮空氣氣源，HD型發送器、控制柜、輸送管、灰?guī)煳宕蟛糠帧?/span>

一、壓縮空氣氣源：

由空氣壓縮機、除油器、干燥器、儲氣罐及管道組成，主要為發送器及氣控元件提供高質量的壓縮空氣。

二、發送器：

接受除塵器集灰斗的飛灰，經流化后通過輸送管送至灰?guī)臁?/span>

三、控制柜：

以電腦集中控制各種機械元件動作，并附有手動操作機構。

四、輸送管道：

經實驗，輸送距離可達1300米，管路壽命可達20000小時以上。

五、灰?guī)欤?/span>

由灰?guī)毂倔w、布袋除塵器、真空釋放閥、料位計、卸灰設備等組成。

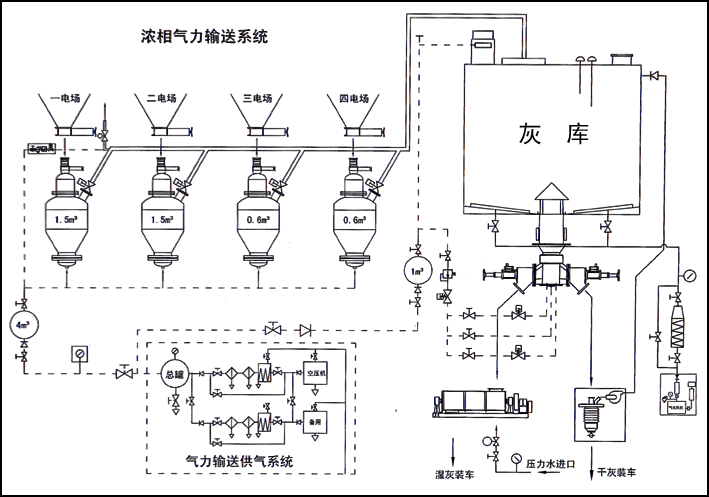

HD型濃相氣力輸送系統布置圖

工藝流程說明

HD型正壓濃相發送器工作過程分為四個階段：

1、 進料階段

進料閥打開，物料自由落入發送器內，當發送器內上升物料觸及料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。

2、 流化加壓階段

進氣閥自動開啟，壓縮空氣進入發送器底部，擴散后穿過流化床，在物料充分流化的同時，發送器內氣壓上升。

3、 輸送階段

當發送器內壓力達到值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，發送器內物料逐漸減少，此過程中流化床上的物料，始終處于邊流化邊輸送。

4、 吹掃階段

當發送器內物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一些時間，壓縮空氣清掃管路，然后進氣閥關閉，間隔一些時間，關閉出料閥，打開進料閥，完成輸送循環。

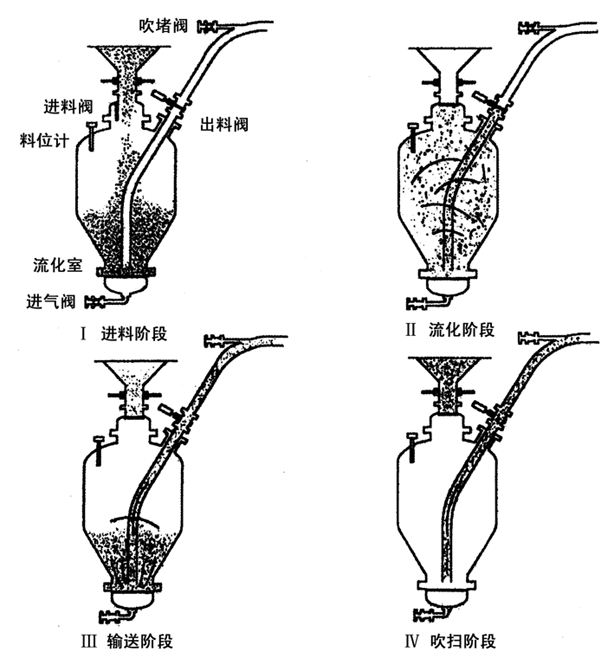

正壓相濃發送器工作原理圖
