■產品概述
氣箱脈沖袋除塵器綜合了分室反吹和脈沖噴吹等袋式除塵器的優點，克服了分室反吹清灰強度不足，噴脈沖清灰和過濾同時進行的缺點，提高了效率，延長了關鍵部件的使用壽命。
■ 構造和工作原理

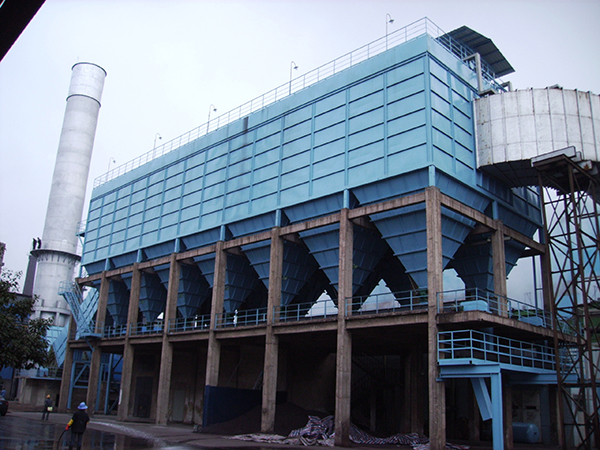

氣箱脈沖系列袋式除塵器結構上為戶外型設計，分為數個箱區，由不同的室數和每室不同的袋數組成多種不同規格。
本系列除塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部件組成。當含塵氣體從進風口進入除塵器后，首先碰到進出風口中部的斜隔板，氣流便轉而流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，直到預收塵的作用。進入灰斗的氣流隨后折而向上通過濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入箱體上部的清潔室，匯集到出風管排出。殼體用隔板分成若干個獨立的箱室，當除塵器運行阻力達到預先設定值時，清灰程序控制器發出指令，除塵器就按照預定的時間間隔對每室輪流進行清灰。清灰時各室的提升閥關閉，切斷通過該室的過濾氣流，隨即該室的大口徑脈沖閥開啟，向?yàn)V袋內噴入高壓（一般為0.5～0.7mpa）壓縮空氣，去除濾袋外表面附著的粉塵。當此動作完成后（約10～15秒），出口管上的提升閥重新打開，使該室重新進入過濾狀態。其它箱室同樣按上述動作逐一進行直至全部清灰完畢。各箱室的脈沖噴吹寬度和清灰周期同專用的清灰程序控制器設定。
■ 氣箱脈沖和噴吹脈沖袋除塵器的區別
噴吹脈沖袋除塵器的特點是在同一箱室，各排濾袋輪流噴吹清灰。
氣箱脈沖袋除塵器的特點是采用分室輪流進行清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰時粉塵產生二次飛揚。所以氣箱脈沖袋除塵器能捕集含塵濃度高達1000g/Nm3的氣體。
■ 適用范圍
大量運用在輸送棧橋、輥式磨、氣力輸送等的單點或集中除塵。
PPC32系列性能參數表（一）
技術參數/型號 | PPC32-3 | PPC32-4 | 99C32-5 | PPC32-6 |
處理風量（m3 /h） | 5760 | 7680 | 9600 | 11520 |
總過濾面積（m2） | 96 | 128 | 160 | 192 |
除塵室數（個） | 3 | 4 | 5 | 6 |
每室袋數（條） | 32 | |||
濾袋總數（條） | 96 | 128 | 160 | 192 |
濾袋規格（直徑mm×長度mm） | Ф130×2450 | |||
濾袋材質 | 根據煙氣性質選用 | |||
濾袋風速（m/min） | 1.0 | |||
承受負壓(Pa) | ≤6000 | |||
除塵器阻力(Pa) | <1450 | |||
漏風率(%) | <3 | |||
入口氣體含塵濃度(g/N m3) | <1000 | |||
出口氣體含塵濃度(g/N m3) | <50 | |||
除塵效率(%) | >99.99 | |||
噴吹壓力(Mpa) | 0.5~0.7 | |||
壓縮空氣消耗量(N m3)/min) | 0.4 | 0.4 | 0.4 | 0.4 |
剛性葉輪給料機 | 根據工藝需要確定 | |||
螺旋輸送機 | 根據工藝需要確定 | |||
電氣控制 | MicroPro控制 | |||
保溫面積(m2) | 26.5 | 36.5 | 41 | 48.5 |
設備總量 | 2.4 | 3.4 | 4.4 | 5.4 |
PPC64系列性能參數表（二）
型號/技術參數 | PPC64-4 | PPC64-5 | 99C64-6 | PPC64-7 |
處理風量（m3 /h） | 15360 | 19200 | 23040 | 26880 |
總過濾面積（m2） | 256 | 320 | 384 | 448 |
除塵室數（個） | 4 | 5 | 6 | 7 |
每室袋數（條） | 64 | |||
濾袋總數（條） | 256 | 320 | 384 | 448 |
濾袋規格（直徑mm×長度mm） | Ф130×2450 | |||
濾袋材質 | 根據煙氣性質選用 | |||
濾袋風速（m/min） | 1.0 | |||
承受負壓(Pa) | ≤6000 | |||
除塵器阻力(Pa) | <1450 | |||
漏風率(%) | <3 | |||
入口氣體含塵濃度(g/N m3) | <1000 | |||
出口氣體含塵濃度(g/N m3) | <50 | |||
除塵效率(%) | >99.99 | |||
噴吹壓力(Mpa) | 0.5~0.7 | |||
壓縮空氣消耗量(N m3)/min) | 0.6(1.2) | 0.6(1.2) | 0.6(1.2) | 0.6(1.2) |
剛性葉輪給料機 | 根據工藝需要確定 | |||
螺旋輸送機 | 根據工藝需要確定 | |||
電氣控制 | MicroPro控制 | |||
保溫面積(m2) | 70 | 94 | 118 | 142 |
設備總量 | 0.7 | 8.0 | 9.3 | 11.8 |
PPC94系列性能參數表（三）
型號/技術參數 | PPC96-5 | PPC96-6 | PPC96-7 | PPC96-8 | PPC96-9 |
處理風量（m3 /h） | 28880 | 34560 | 40320 | 46080 | 51840 |
總過濾面積（m2） | 480 | 576 | 672 | 768 | 864 |
除塵室數（個） | 5 | 6 | 7 | 8 | 9 |
每室袋數（條） | 96 | ||||
濾袋總數（條） | 480 | 576 | 672 | 768 | 864 |
濾袋規格 （直徑mm×長度mm） | Ф130×2450 | ||||
濾袋材質 | 根據煙氣性質選用 | ||||
濾袋風速（m/min） | 1.0 | ||||
承受負壓(Pa) | ≤6000 | ||||
除塵器阻力(Pa) | <1450 | ||||
漏風率(%) | <3 | ||||
入口氣體含塵濃度(g/N m3) | <1000 | ||||
出口氣體含塵濃度(g/N m3) | <50 | ||||
除塵效率(%) | >99.99 | ||||
噴吹壓力(Mpa) | 0.5~0.7 | ||||
壓縮空氣消耗量(N m3)/min) | 0.9(1.5) | 0.9(1.5) | 0.9(1.5) | 1.0(1.8) | 1.0(1.8) |
剛性葉輪給料機 | 根據工藝需要確定 | ||||
螺旋輸送機 | 根據工藝需要確定 | ||||
電氣控制 | MicroPro控制 | ||||
保溫面積(m2) | 120 | 130 | 140 | 150 | 160 |
設備總量 | 11.8 | 13.5 | 15.2 | 18.0 | 19.6 |
PPC96系列性能參數表（四）
型號/技術參數 | PPC96-2×5 | PPC96-2×6 | PPC96-2×7 | PPC96-2×8 | PPC96-2×9 | PPC96-2×10 |
處理風量（m3 /h） | 57600 | 69120 | 80640 | 92160 | 103680 | 115200 |
總過濾面積（m2） | 960 | 1152 | 1344 | 1536 | 1728 | 1920 |
除塵室數（個） | 10 | 12 | 14 | 16 | 18 | 20 |
每室袋數（條） | 96 | |||||
濾袋總數（條） | 960 | 1152 | 1344 | 1536 | 1728 | 1920 |
濾袋規格（直徑mm×長度mm） | Ф130×2450 | |||||
濾袋材質 | 根據煙氣性質選用 | |||||
濾袋風速（m/min） | 1.0 | |||||
承受負壓(Pa) | ≤6000 | |||||
除塵器阻力(Pa) | <1450 | |||||
漏風率(%) | <3 | |||||
入口氣體含塵濃度(g/N m3) | <1000 | |||||
出口氣體含塵濃度(g/N m3) | <50 | |||||
除塵效率(%) | >99.99 | |||||
噴吹壓力(Mpa) | 0.5~0.7 | |||||
壓縮空氣消耗量(N m3)/min) | 1.2(2.5) | 1.2(2.5) | 1.2(3.0) | 1.5(3.0) | 1.5(3.0) | 1.8(3.5) |
剛性葉輪給料機 | 根據工藝需要確定 | |||||
螺旋輸送機 | 根據工藝需要確定 | |||||
電氣控制 | MicroPro控制 | |||||
保溫面積(m2) | 232 | 247 | 262 | 277 | 292 | 322 |
設備總量 | 36.6 | 43.9 | 50.0 | 55.4 | 60.0 | 72.0 |
PPC128系列性能參數表（五）
型號/技術參數 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | PPC128-2×9 | PPC128-2×10 | PPC128-2×11 |
處理風量（m3/h） | 92160 | 107520 | 122880 | 138240 | 153600 | 1843200 |
總過濾面積（m2） | 1536 | 1792 | 2048 | 2304 | 2560 | 3072 |
除塵室數（個） | 12 | 14 | 16 | 18 | 20 | 24 |
每室袋數（條） | 96 | |||||
濾袋總數（條） | 1536 | 1792 | 2048 | 2304 | 2560 | 3072 |
濾袋規格（直徑mm長度mm） | Ф130 x2450 | |||||
濾袋材質 | 根據煙氣性質選用 | |||||
濾袋風速（m/min ） | 1.0 | |||||
承受負壓（Pa） | ≤6000 | |||||
除塵器阻力（Pa） | ＜1450 | |||||
漏風率（%） | ＜3 | |||||
入口氣體含塵濃度（g/Nm3） | ＜1000 | |||||
出口氣體含塵濃度（g/Nm3） | ＜50 | |||||
除塵效率（%） | ＞99.99 | |||||
噴吹壓力(Mpa) | 0.5～0.7 | |||||
壓縮空氣消耗量（Nm3/min） | 1.5(3.0) | 1.5(3.0) | 1.5(3.0) | 1.8(3.0) | 1.8(3.5) | 2.0(4.0) |
剛性葉輪給料機 | 根據工藝需要確定 | |||||
螺旋輸送機 | 根據工藝需要確定 | |||||
電氣控制 | MicroPro控制 | |||||
保溫面積（m2） | 232 | 247 | 262 | 277 | 292 | 322 |
設備總重 | 36.6 | 43.9 | 50.0 | 55.4 | 60.0 | 72.0 |
